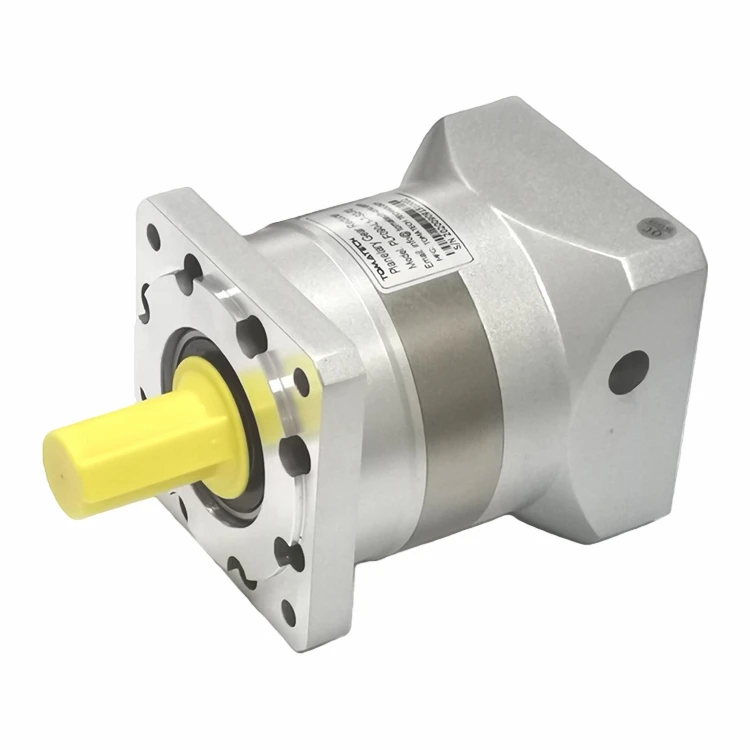

Le réducteur à engrenages planétaires de la série PLF offre une excellente résistance aux surcharges et des performances à faible bruit-. Adoptant des engrenages en alliage à haute résistance-et une technologie de traitement thermique de précision, associés à un système de lubrification optimisé, il peut maintenir une transmission stable même en cas de fonctionnement à grande vitesse-et prolonger efficacement la durée de vie. Le réducteur à engrenages planétaires de la série PLF prend en charge une large gamme de rapports de réduction (généralement 3–100 : 1), plusieurs méthodes de montage (montage sur bride-, montage sur arbre-, sortie à angle droit-, etc.) et diverses options de type d'arbre de sortie. Il est également compatible avec les interfaces moteurs de différentes marques, offrant une adaptabilité flexible.

Spécifications du produit :

Paramètre	Unité	PLF060	PLF080	PLF090	PLF120	PLF160	Rapport de réduction	Scène
Couple de sortie nominal	N·m	16.5	60	60	148	310	3	1
	N·m	27	86	86	222	605	4	1
	N·m	27	94.5	94.5	235	420	5	1
	N·m	19.5	64	64	158	-270	7(8)	1
	N·m	8.5	39.5	39.5	93	-	10	1
	N·m		96	96	250	680	12	1
	N·m		96	96	250	-	15	1
	N·m	30	96	96	250	680	16	2
	N·m	30	96	96	250	680	20	2
	N·m	33	105.5	105.5	264	460	25	2
	N·m	30	96	96	250	-680	28(32)	2
	N·m	33	105.5	105.5	264	-	35	2
	N·m	30	96	96	250	460	40	2
	N·m	33	105.5	105.5	264	-310	70(64)	2
	N·m	21.5	71.5	71.5	177	-	70	2
	N·m	37.5	120	120	310	900	64	3
	N·m	37.5	120	120	310	900	80	3
	N·m	37.5	120	120	310	900	100	3
	N·m	41	132.5	132.5	329	580	125	3
	N·m	37.5	120	120	310	-580	140(160)	3
	N·m	41	132.5	132.5	329	-	175	3
	N·m	37.5	120	120	310	580	200	3
	N·m	41	132.5	132.5	329	-900	250(256)	3
	N·m	37.5	120	120	310	-580	280(320)	3
	N·m	41	132.5	132.5	329	-400	350(512)	3
Couple d'arrêt d'urgence	N·m	Couple de sortie nominal 2 fois supérieur
Vitesse d'entrée nominale	tr/min	3000	3000	3000	2000	2000
Vitesse d'entrée maximale	tr/min	6000	6000	6000	3500	3500
Force radiale maximale	N	170	1020	1020	2230	3200
Force axiale maximale	N	120	850	850	1550	3000
Efficacité	%	Célibataire [97 %]			Doubler [95 %]
Durée de vie moyenne	h	20000	20000	20000	20000	20000
Poids	kilos	1.4	3.7	4.7	6.9	19		1
	kilos	1.6	4.2	5.3	8.9	25		2
	kilos	1.8	4.7	5.9	11.2	31		3

Paramètre	Unité	PLF060	PLF080	PLF090	PLF120	PLF160	Rapport de réduction	Scène
Moment d'inertie	KGCM²	0.107	0.4	0.4	1.65	4.31	3	1
	KGCM²	0.094	0.309	0.309	1.22	5.15	4
	KGCM²	0.092	0.291	0.291	1.15	4.93	5
	KGCM²	0.091	0.285	0.285	1.13	-4.84	7(8)
	KGCM²	0.091	0.283	0.283	1.11	-	10
	KGCM²		0.4	0.4	1.65	6.31	12
	KGCM²		0.309	0.309	1.65	-	15
	KGCM²	0.094	0.291	0.291	1.22	5.15	16	2
	KGCM²	0.092	0.291	0.291	1.15	4.93	20
	KGCM²	0.092	0.291	0.291	1.15	4.93	25
	KGCM²	0.091	0.285	0.285	1.13	-4.84	28(32)
	KGCM²	0.091	0.285	0.285	1.13	-	35
	KGCM²	0.091	0.2835	0.2835	1.11	4.84	40
	KGCM²	0.091	0.283	0.283	1.11	-4.84	50(64)
	KGCM²	0.091	0.283	0.283	1.11	-	70
	KGCM²	0.092	0.291	0.291	1.15	4.93	64	3
	KGCM²	0.092	0.291	0.291	1.15	4.93	80
	KGCM²	0.092	0.291	0.291	1.15	4.93	100
	KGCM²	0.092	0.291	0.291	1.15	4.84	125
	KGCM²	0.091	0.291	0.291	1.13	-4.84	140(160)
	KGCM²	0.091	0.291	0.291	1.13	-	175
	KGCM²	0.091	0.283	0.283	1.11	4.84	200
	KGCM²	0.091	0.283	0.283	1.11	-4.84	250(256)
	KGCM²	0.091	0.283	0.283	1.11	-4.84	280(320)
	KGCM²	0.091	0.283	0.283	1.11	-4.84	350(512)
Bruit	dB	60	65	65	65	68	70
Lubrifiant		Lubrification à la graisse synthétique
Classe de protection		IP65

Dimension:

PLF060 :

251

PLF090 :

252

PLF120 :

253

PLF160 :

254

Application:

Réducteur planétaire série PLF En termes de scénarios d'application, le réducteur planétaire est largement utilisé dans des domaines haut de gamme tels que les machines-outils CNC, les robots industriels, les équipements d'automatisation de batteries au lithium/photovoltaïques, les équipements de fabrication électronique, les appareils médicaux de précision, les équipements de traitement laser et la fabrication de composants aérospatiaux. Il fournit un support de base pour le positionnement de haute-précision, le fonctionnement stable et la transmission de puissance efficace des équipements, et sert de composant de support clé pour améliorer les performances et la stabilité des machines automatisées.
